Новый навес рядом с ГНСС: проверить окружение антенны
Правила РС и РКО: практическое применение

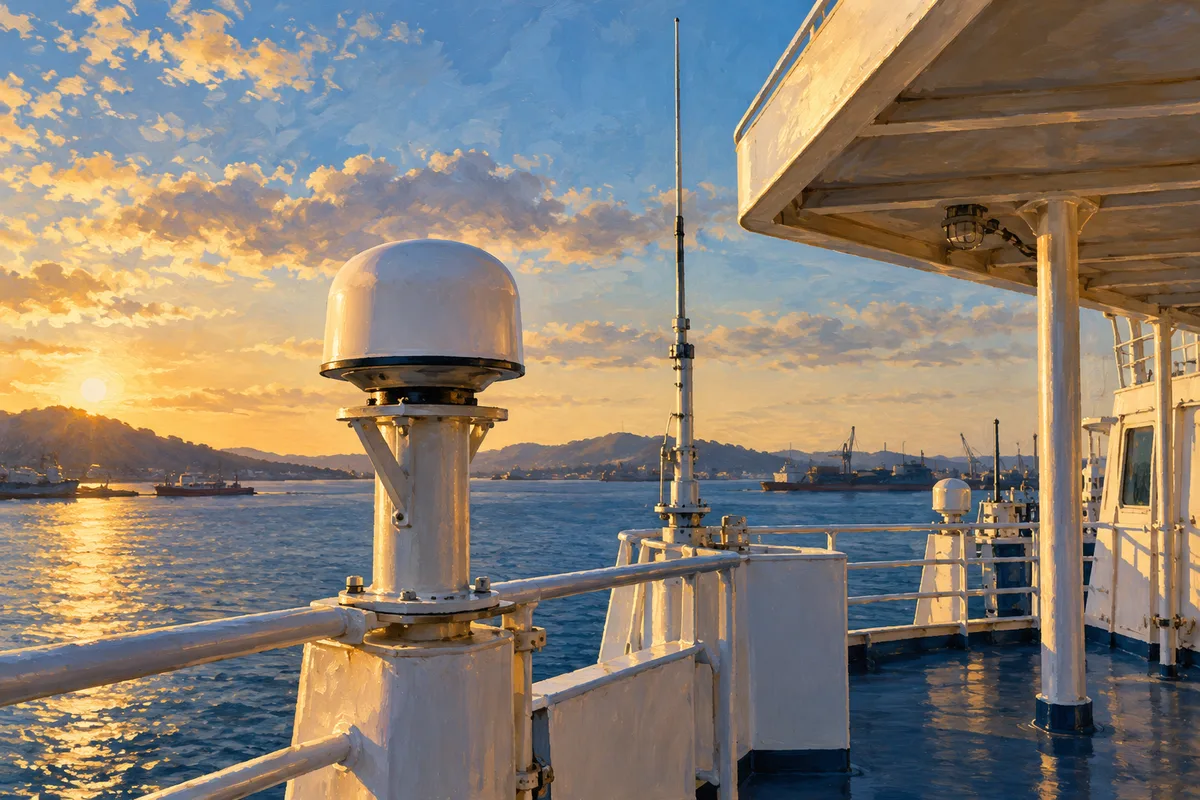

После установки навеса приёмник спутниковой навигации продолжает показывать координаты. Однако над антенной появилась новая конструкция, а рядом добавили передающее оборудование. До заказа другого приёмника полезно проверить, какие условия его установки изменились и что предусмотрено принятой документацией.
Пример относится к самоходному судну под российским флагом с классом РС, не совершающему международных рейсов. Приёмник ГНСС предусмотрен проектом. Используем часть V Правил по оборудованию морских судов версии 01.01.2026, пункты 4.4.1–4.4.4, область по 1.1.1 и приоритет указаний морской администрации флага по 1.1.3. Этот разбор не является проектом размещения новой антенны.
Определить приёмник и антенный блок
NSR NGR-3000 относится к судовому навигационному оборудованию. В информации изготовителя различаются индикаторная и антенная части, а в перечне оборудования указана антенна NGA100. В каталоге нашей группы AlphaSolutions есть NSR NGR-3000.
Для рассмотрения нужны обозначения фактически установленного приёмника и антенны. Название на экране не всегда описывает все сохраняемые части. Если антенный блок менялся отдельно, это следует отразить в перечне и приложить относящуюся к нему документацию.
Предложение заменить только индикатор не отвечает автоматически на вопрос о новом окружении антенны. Сначала полезно описать изменение: что находилось рядом прежде, что добавлено и какие части предполагается сохранить. По этим сведениям определяют дальнейший объём рассмотрения.
Проверить требования по нескольким условиям
Пункт 4.4.1 предусматривает размещение антенн приёмников радионавигации не ниже габаритных металлических конструкций судна и удаление от любых передающих антенн по крайней мере на три метра. Поэтому новый передающий пост рядом с ГНСС должен быть виден в исходных данных, а не только на общем снимке палубы.
В 4.4.2 рассматриваются топы мачт, сильная вибрация, палубные конструкции, такелаж и близость источников нагрева или дыма. Пункт 4.4.3 требует беспрепятственного слежения за спутниковой группировкой и размещения по крайней мере на метр выше горизонтальных поверхностей судовых конструкций.
Пункт 4.4.4 отдельно исключает установку в направлении главного лепестка диаграммы антенны РЛС. Эти требования рассматривают совместно с конкретным судном и оборудованием. Одного наблюдения координат в спокойных условиях недостаточно, чтобы объявить любое новое размещение соответствующим всему применимому требованию.
Зафиксировать изменение окружения
Для предметного запроса полезны схема принятого размещения и описание фактического состояния после работ. Покажите затронутые конструкции и оборудование с понятными обозначениями. Не нужно подменять сведения о расстояниях перспективой на фотографии.
| Исходные данные | Какой вопрос они помогают рассмотреть |
|---|---|
| Приёмник, антенна и исполнения | Какое оборудование фактически установлено |
| Существующее место и новый навес | Какие условия изменились |
| Ближайшие металлические конструкции | Каково окружение антенны |
| Передающие антенны рядом | Какие источники необходимо учесть отдельно |
| РЛС и другие затронутые устройства | Какие взаимные условия требуют рассмотрения |
| Документация и программа проверки | Какой результат должен быть подтверждён |
Если актуальная схема отсутствует, это указывают прямо. Старый чертёж помогает восстановить принятое решение, но не доказывает состояние после ремонта. Полезно отдельно перечислить расхождения и сведения, которые ещё требуется получить.
Сохранение кабеля тоже входит в задачу
При рассмотрении переноса или замены антенны укажите сохраняемый кабель и другие относящиеся к ней части. Возможность их использования подтверждают для конкретных исполнений. Совпадающее внешнее крепление или разъём не являются достаточным основанием для подбора неизвестного изделия.
Если требуется проектная работа, монтаж или последующая проверка, их включают в требуемый результат отдельными строками. Поставка антенны сама по себе не означает согласование нового места на судне. Этот текст не задаёт универсальную высоту опоры и способ прокладки кабеля.
Как зафиксировать готовность
Ответственная сторона определяет программу проверки по принятому решению и документации. В результатах полезно указать фактическое оборудование, рассмотренные изменения и полученные наблюдения. Если проверена лишь часть условий, границу отражают явно.
Для предложения пришлите сведения о судне, обозначения приёмника и антенны, описание новых конструкций и сохраняемых частей, требуемые документы и объём работ. По точному исполнению уточним состав, доступность и срок поставки. Контакт для ответа пользователь добавляет в письмо своей почтовой программы.
Источники
РС, часть V «Навигационное оборудование», версия 01.01.2026: 1.1.1, 1.1.3 и 4.4.1–4.4.4. NSR, NGR-1000/NGR-3000, официальное руководство и перечень оборудования 15.2: судовое назначение, антенная и индикаторная части. Конкретное исполнение и применимость к установке подтверждаются отдельно.
