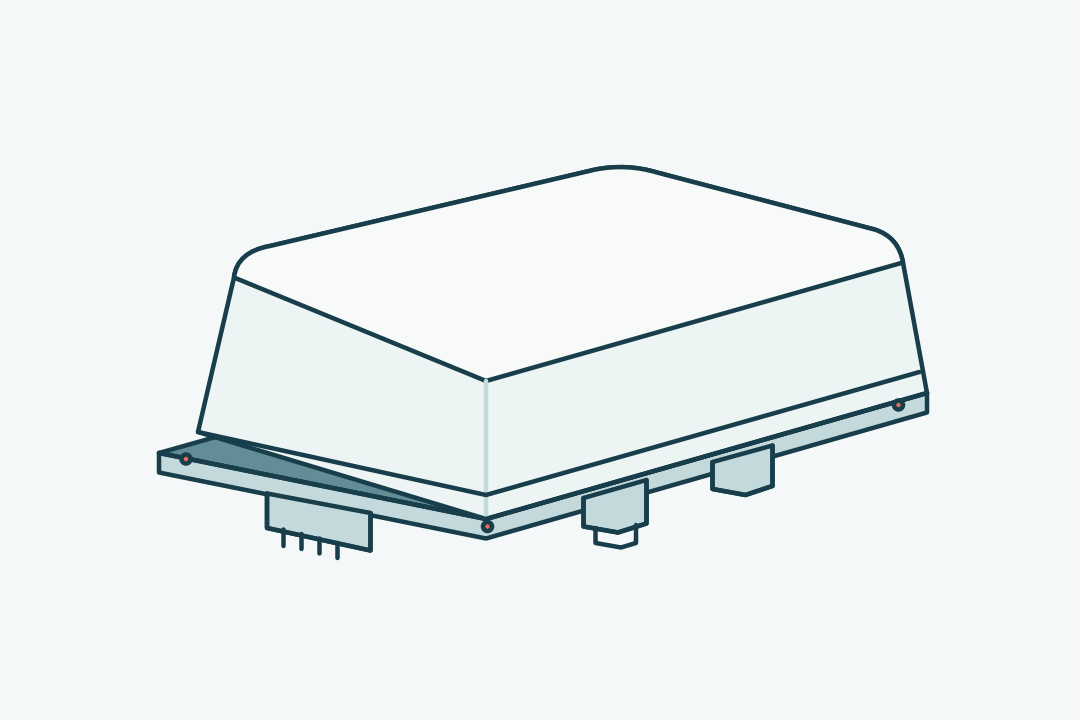

Gamma-150: когда проекту нужны восемь элементов
Разбираем NavCom Gamma-150 как помехоустойчивую ГНСС-антенну: когда проекту нужны восемь элементов.
Рабочая задача
При сравнении Gamma-150 с младшей моделью полезен вопрос о характере помеховой обстановки. Паспортное отличие — восемь элементов и не более семи одновременно подавляемых источников. Увеличение этих чисел не даёт оснований заявлять произвольную дальность работы, точность координат или неограниченную устойчивость к воздействию.
Что уточнить до заказа
Комплект интегрируют как оборудование с питанием 24 В и максимальным потреблением 20 Вт. В техническом задании также учитывают массу до 2,4 кг, габариты и рабочий диапазон −40…+70 °C. Если задача связана с данными контроллера, требуемый формат обмена оговаривают отдельно: одного названия физического интерфейса недостаточно.
Паспортные ориентиры
Для модели указаны 8 антенных элементов, не более 7 одновременно подавляемых источников помех и питание 24 В. Показатели устойчивости нужно читать вместе с количеством помех и согласованными условиями применения. Они не задают коэффициент усиления антенны или гарантированный радиус работы.
Комплект и монтаж
В заявленный состав входят антенна, стабилизированный блок питания, антенный кабель 10 м, кабель питания/данных 10 м, монтажные части и документация. Габариты серии — не более 280 × 210 × 81 мм. Установочные размеры, ответные разъёмы и формат обмена согласуют по конкретному оборудованию.
Характеристики NavCom Gamma-150
- Количество антенных элементов
- 8
- Одновременно подавляемые источники помех
- Не более 7
- Устойчивость к воздействию помех
- 115 дБ при 1 помехе; 95 дБ при 7 помехах
- Рабочие частоты
- 1561,098 ± 2,046 МГц (BDS B1); 1575,42 ± 10,23 МГц (GPS L1); 1575,42 ± 12,276 МГц (GAL E1); 1601,5 ± 8,5 МГц (GLO G1)
- Тип антенны
- Однодиапазонная
- Входное сопротивление
- 50 Ом
- КСВН
- Не хуже 2
- Интерфейсы передачи данных
- RS-232, RS-422, Wi-Fi
- Холодный старт
- Не более 60 с
- Горячий старт
- Не более 10 с
- Напряжение питания
- 24 В
- Относительная влажность
- 10–90%
- Габариты (Д × Ш × В)
- Не более 280 × 210 × 81 мм
- Степень защиты
- IP65
- Потребляемая мощность
- Не более 20 Вт
- Рабочая температура
- −40…+70 °C
- Температура хранения
- −45…+80 °C
- Масса
- Не более 2,4 кг
Вопросы и ответы
Это средство подавления БПЛА?
Нет. В данном описании речь о приёмной ГНСС-части. Обнаружение или подавление БПЛА не заявлено.
Можно ли считать наличие RS-232 или RS-422 подтверждением совместимости?
Нет. Нужно согласовать протокол, параметры линии и сопрягаемое оборудование. Полный перечень совместимых приборов в источнике не приведён.
