Антенна для NAVIOM AV-110: почему важны 50 Ом, SO-239 и место установки
NAVIOM AV-110 работает в авиационном диапазоне 118,000–136,99166 МГц. Для антенны в листе указаны два исходных параметра: номинальный импеданс 50 Ом и разъём SO-239. Этого достаточно, чтобы начать подбор совместимого тракта, но недостаточно для обещания дальности связи. Место антенны, кабельная трасса и условия конкретного объекта должны войти в обсуждение вместе с выбором самой радиостанции. Полезно сразу разделить требования к устройству и к его внешним соединениям.
Разъём описывает соединение, а не всю антенну
SO-239 определяет тип антенного гнезда радиостанции. Совпадение разъёмов — лишь одна часть совместимости: нужно также учитывать рабочий диапазон антенны и номинал тракта 50 Ом. Не следует выбирать изделие только по внешнему виду или возможности механически подключить кабель. Для запроса полезно отдельно перечислить радиостанцию, предполагаемую антенну, кабель и все соединения, чтобы соответствие обсуждалось для полной цепи, а не одного переходника.
Укажите реальные условия размещения
Для аэродромной машины и стационарного рабочего места исходные условия будут различаться. В первом случае нужно описать транспорт и планируемую точку установки; во втором — объект, место выноса антенны и трассу до радиостанции. Сведения о предполагаемой длине кабеля помогают поставить правильные вопросы при подборе. Конкретную модель антенны и состав монтажных принадлежностей лист AV-110 не задаёт, поэтому их следует согласовать отдельно до оформления заказа.
Не считайте дальность по одному числу мощности
В характеристиках передатчика AV-110 указаны 9 Вт мощности несущей и 36 Вт пиковой огибающей мощности PEP. Подменять первое значение вторым нельзя. Ни одно из этих чисел само по себе не определяет расстояние уверенной работы на конкретном объекте. В предоставленном описании дальность не заявлена, а потому корректный запрос должен содержать условия связи и предполагаемые точки размещения, вместо требования подтвердить универсальное число километров.
Составьте заявку на полный тракт
Опишите сценарий: прослушивание с наземного транспорта, наземный пост малого аэродрома или рабочее место на платформе. Добавьте напряжение питания 12 либо 24 В DC и желаемое положение панели. При необходимости укажите внешний громкоговоритель с учётом нагрузки 4 Ом. Такой запрос позволяет рассматривать антенну, питание и удобство оператора в одном проекте. Итоговый состав поставки следует зафиксировать явно: наличие антенны в комплекте краткий технический лист не подтверждает.
Вопросы перед подбором
Подойдёт любая антенна с таким же разъёмом?
Нет. Помимо соединения нужны подходящий частотный диапазон, номинал 50 Ом и согласование всей антенной цепи.
Заявлена ли антенна в комплекте AV-110?
В предоставленном материале комплектация не перечислена. Антенну, кабель и монтажные принадлежности нужно согласовать при заказе.
Технический источник: NAVIOM AV-110 — технические характеристики (PDF).

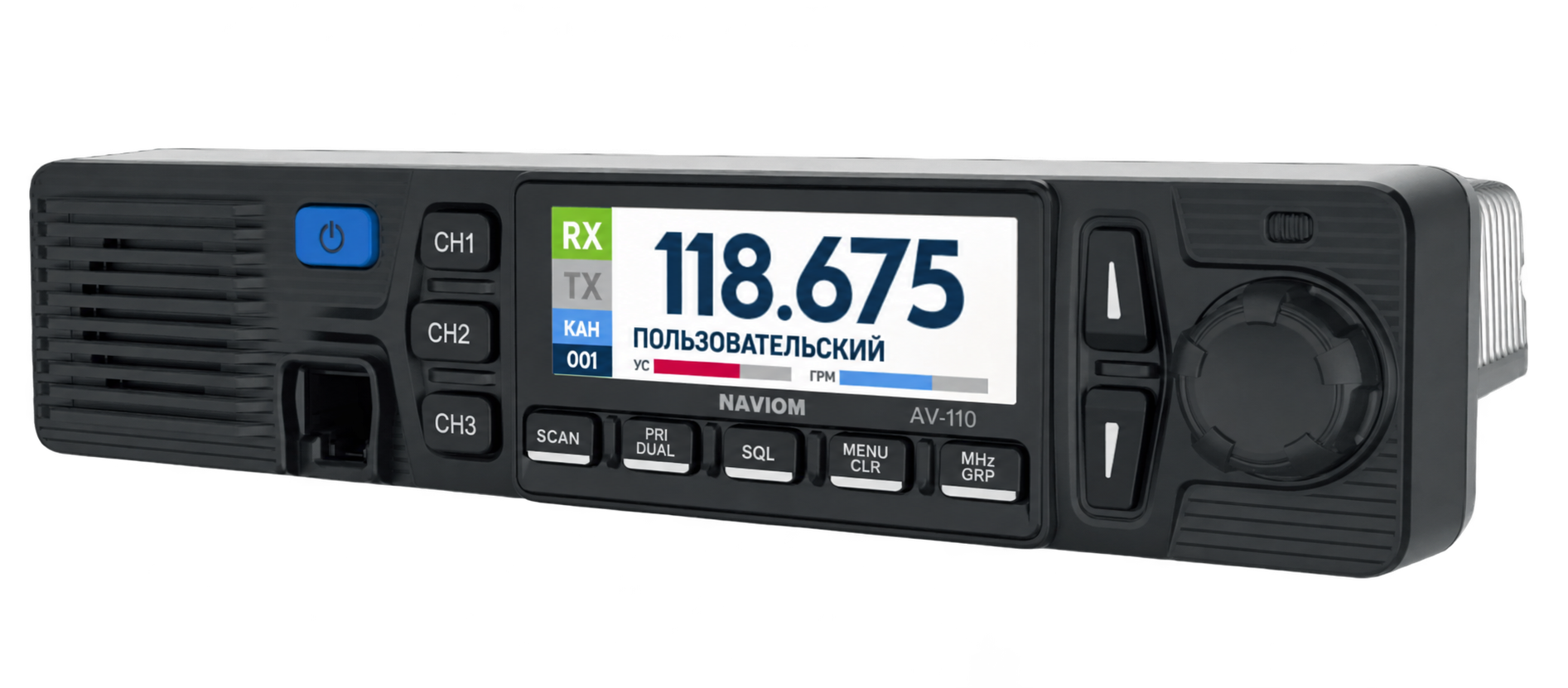

NAVIOM AV-110: предложение и комплектация
