WXT520: PTU-модуль WXTPTUSP и нижняя сборка WXTBOTTOMSP
В запросе на запасной узел Vaisala WXT520 важно различить измерительную кассету PTU и нижнюю сборку с интерфейсной платой. В руководстве M210906EN-C они имеют отдельные коды заказа. Формулировка «плата метеодатчика» не определяет, какая из этих частей требуется и что должно войти в поставку.
Два кода относятся к разным сборкам
Таблица 22 Options and Accessories на печатной странице 145 указывает:
| Код в руководстве | Название и состав строки |
|---|---|
| WXTPTUSP | PTU-модуль WXT520 |
| WXTBOTTOMSP | Нижняя сборка WXT520 с разъёмом M12 и интерфейсной платой |
Эти строки нельзя использовать как два названия одной платы. PTU относится к измерению давления, температуры и влажности; интерфейсная плата названа в составе другого узла. В предложении нужны код и полное описание требуемой сборки, а также подтверждение её применимости к установленному исполнению.
Что находится в PTU
Раздел PTU Measurement Principle описывает три отдельных ёмкостных сенсора: BAROCAP для давления, THERMOCAP для температуры воздуха и HUMICAP 180 для влажности. Их ёмкости измеряются с использованием RC-генератора и двух опорных конденсаторов. Температурную зависимость сенсоров давления и влажности компенсирует микропроцессор прибора.
Поэтому название HUMICAP 180 не является обозначением всего PTU-модуля. Покупка отдельного чувствительного элемента и заказ кассеты WXTPTUSP задают разный состав. Также наличие автоматической компенсации в описании принципа измерения не подтверждает выполненную калибровку конкретного предлагаемого прибора.

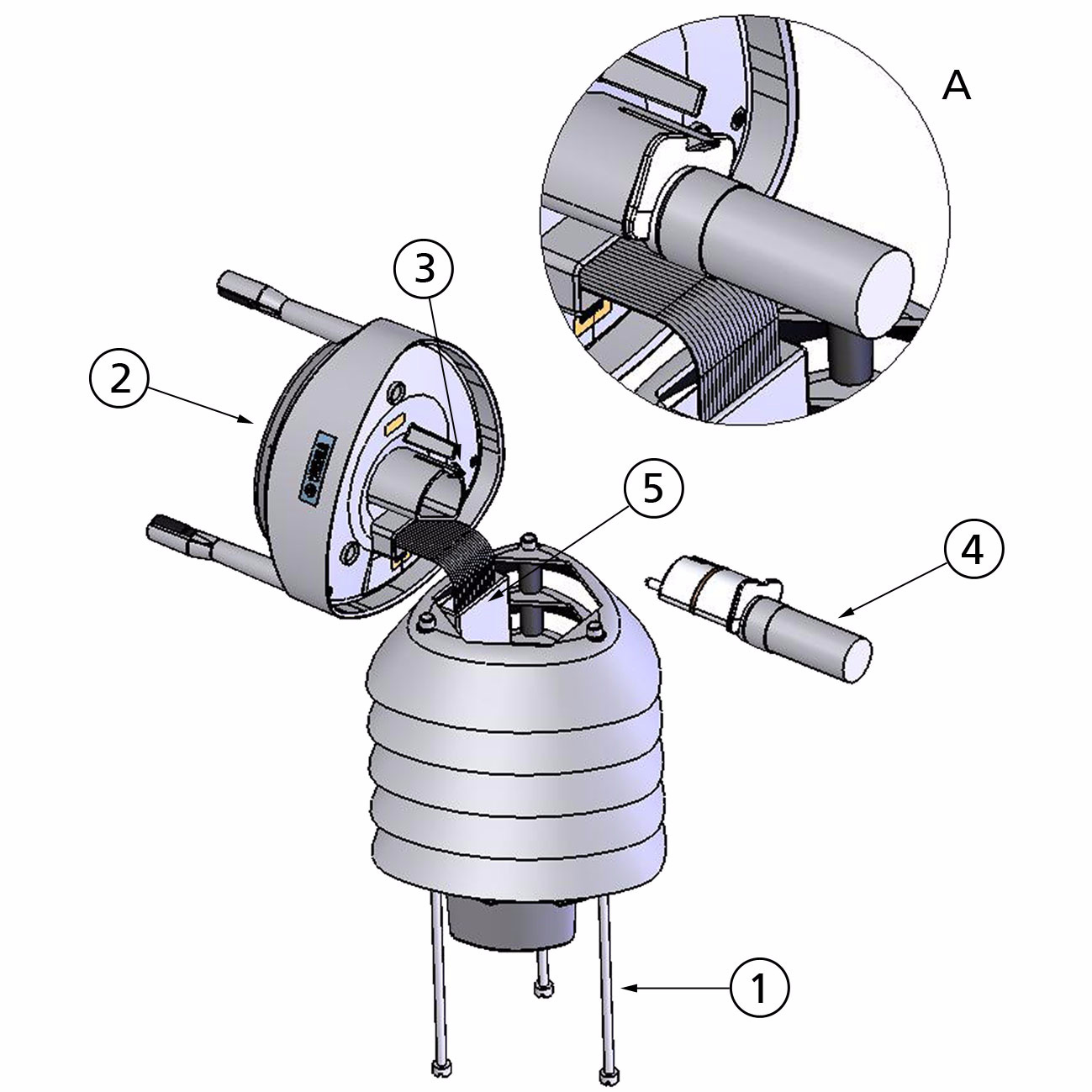

Оригинальная иллюстрация Vaisala, рисунок 26 из M210906EN-C. Справа показан извлекаемый PTU-модуль. Это изображение конструкции, а не фотография запасного узла на складе; числа на рисунке не заменяют код заказа из таблицы.
Наблюдаемая ошибка не определяет заказанную деталь
В таблице диагностики изготовитель относит к возможным причинам ошибок давления, влажности или температуры неполное подключение PTU и попадание воды в модуль. Поэтому наличие ошибочного значения не устанавливает необходимость замены нижней интерфейсной сборки или всего WXT520. Для сервиса важны конкретные поля и состояние устройства, а не только пересказ «метеостанция не работает».
Приложите исходные сообщения, обозначения неисправных каналов и уже имеющееся заключение специалиста. Если причина не подтверждена, отметьте это в запросе. По этим сведениям согласуют обследование и состав запасных частей; статья не является диагнозом конкретной установки.
Комплект замены и проверка результата
Руководство отдельно описывает замену PTU, обращая внимание на фильтрующий колпачок и плоский кабель при сборке. Это подтверждает необходимость учитывать механическое состояние и соединения, а не выбирать только похожий электронный элемент. Полный порядок работ берут из применимой инструкции.
Заводская калибровка и ремонт в документе рассмотрены отдельно. В предложении следует назвать требуемую проверку после замены и передаваемые документы; код WXTPTUSP сам по себе не сообщает дату или результат калибровки поставляемой сборки.
Собственная карточка подтверждает предложение WXT520 целиком. Отдельную доступность PTU или нижней сборки, состояние, комплектность и цену уточняют по запросу. Передайте маркировку прибора, требуемый узел, количество и сохраняемые части. Коды из указанной редакции руководства не являются обещанием текущего выпуска или универсальной взаимозаменяемости всех поколений Vaisala.
Источник: Vaisala WXT520 User’s Guide M210906EN-C, принцип PTU, рисунок 26, таблицы 9 и 22.
